حذف نوز در سونوگرافی

مقدمه:

یکی از مشکلات شایع در سونوگرافی‌ها و بخصوص در مدل رنگی آن (داپلر) وجود نویز در تصویر مانیتور آنها است.

نویز از راه های مختلفی وارد دستگاه سونوگرافی شده و تصویر را مخدوش کرده و باعث عدم کارایی آن می‌گردد.

در ابتدا باید فهمید که نویز از چه مسیری وارد شده تا بتوانیم آنرا با روشی مناسب حذف کنیم.

دستگاه سونوگرافی ممکن است از سه راه نویزدار گردد:

1-     از طریق برق شهر

2-    از طریق نویز تولیدی از یوپی اس

3-    نویز تشعشعی از سایر ادوات الکترونیک پیرامون سونوگرافی و یا کابلها

برای اینکه بفهمیم نویز از کدام یک از طرق بالا وارد سونو می‌شود باید به روش زیر عمل کنیم.

در ابتدا یوپی اس را خاموش و از مسیر برق سونو جدا می‌کنیم، سپس سونو را مستقیما به برق شهر متصل و روشن می‌نماییم.

در این حالت اگر سونو دارای نویز نبود یعنی اینکه یوپی اس عامل نویز هست و در ادامه راهکارهای مقابله با آن را بیان می‌کنیم، ولی اگر نویز همچنان برقرار بود دو احتمال وجود دارد، یا نویز از طریق برق شهر وارد شده و یا ممکن است یک دستگاه الکترونیکی در کنار سونو وجود دارد که خود عامل تشعشع نویز است. بدین منظور دستگاه سونو را به یک اتاق دیگر برده و از یک پریز دیگری استفاده می‌کنیم. اگر نویز برطرف شد یعنی اینکه یک دستگاه الکترونیکی در کنار سونو بوده است که عامل نویز می‌باشد. دستگاه‌هایی از قبیل شارژر موبایل، شارژر تلفن بیسیم، پایه‌ی تلفن بیسیم، چراغ مطالعه با لامپ کم‌مصرف، کیس کامپیوتر، سرور، مودم، پرینتر، مانیتور، تلویزیون و هرگونه دستگاه الکترونیکی که درون آن تغذیه سوئیچینگ وجود داشته باشد.

اگر نویز همچنان وجود داشت یعنی اینکه برق شهر دارای نویز بوده و احتمالا در یک ساختمان دیگر و یا یک اتاق دیگر در همان ساختمان که کابل برق به آنجا نیز رفته، دستگاهی وجود دارد که سیم برق را آلوده به نویز می‌کند و در نهایت بر روی سونو تاثیر می‌گذارد.

حال که توانستیم بفهمیم نویز از چه طریقی وارد سونو شده است، طبق روش‌های زیر از آن جلوگیری می‌کنیم.

1-     جلوگیری از ورود نویز از طریق برق شهر: بدین منظور باید روش‌های زیر را بر روی سونو آزمایش کرد.

1-1-          پریزهای مختلفی را به منظور بررسی نویز مورد آزمایش قرار داد. یعنی اینکه دستگاه سونو رو به پریزهای مختلفی متصل، و هر بار میزان نویز را بررسی کرد.

1-2-          معکوس کردن دوشاخه برق سونوگرافی.

1-3-          قرار دادن یوپی اس در مسیر برق سونوگرافی. (بدلیل اینکه یوپی اس درون خود مدار فیلتر دارد می‌تواند نویز برق شهر را کاهش دهد. البته در این حالت وجود ارت الزامیست.)

1-4-          قرار دادن مگا فیلتر در مسیر برق سونوگرافی.

1-5-          قرار دادن ترانس ایزوله در مسیر برق سونوگرافی.

2-      جلوگیری از ورود نویز از طریق سایر ادوات الکترونیکی: بدین منظور باید روش‌های زیر را بر روی سونو آزمایش کرد.

2-1-          اتاق دستگاه سونوگرافی را تغییر داد.

2-2-          دستگاه عامل نویز را از کنار سونوگرافی برداریم.

2-3-          حدالمقدور دستگاه سونوگرافی را از عوامل نویز دور کنیم. (توسط یک سیم سیار بلندتر)

2-4-          برق سونو را از پریز دیگری که آن تجهیزات به آن متصل نیستند تامین کنیم.

3-      جلوگیری از ورود نیوز از طریق یوپی اس: در این حالت باید آزمایشات مختلفی انجام گردد تا مشخص شود که کدام مدار یوپی اس عامل نویز است تا راهکار مناسب انتخاب گردد.

3-1-          اگر نویز فقط در حالت نرمال یوپی اس وجود داشت یعنی عامل نویز مدار شارژر و یا مدار PFC می‌باشد.

اگر نویز از طریق شارژر باشد:

·       از هسته‌های فریت بر روی سیم رابط باتری استفاده کرد. در این حالت هسته‌ها باید به کانکتور باتری روی بدنه یوپی اس بسیار نزدیک باشد.

·       اگر یوپی اس باتری داخل بود، به سیم خروجی شارژر از بورد، هسته فریت اضافه کرد. (نزدیک به بورد)

اگر نویز از طریق مدار PFC باشد:

·       دوشاخه سونوگرافی را برعکس کرد.

·       ارت حتما به یوپی اس متصل گردد.

·       فاصله سونو تا یوپی اس را زیاد کرد.

·       از مگا فیلتر در مسیر خروجی یوپی اس استفاده کرد.

·       از ترانس ایزوله در خروجی یوپی اس استفاده کرد.

3-2-          اگر نویز  فقط در حالت بک‌آپ وجود داشت یعنی عامل نویز مدار کانورتر می‌باشد.

·       اگر دستگاه باتری خارج بود فاصله باتری‌ها تا یوپی اس را کم کرد، از هسته‌های فریت در سیم رابط باتری استفاده کرد.

·       اگر دستگاه باتری داخل بود، به سیم اتصال باتری‌ها هسته فریت اضافه کرد.

·       دوشاخه سونوگرافی را برعکس کرد.

·       ارت حتما به یوپی اس متصل گردد.

·       فاصله سونو تا یوپی اس را زیاد کرد.

·       از مگا فیلتر در مسیر خروجی یوپی اس استفاده کرد.

·       از ترانس ایزوله در خروجی یوپی اس استفاده کرد.

·       از یوپی اس با مدل باتری داخل استفاده کرد.

3-3-          اگر نویز در هر دو حالت نرمال و بک‌آپ وجود داشت یعنی عامل نویز مدار اینورتر و یا مدار تغذیه می‌باشد.

·       دوشاخه سونوگرافی برعکس شود.

·       ارت حتما به یوپی اس متصل گردد.

·       فاصله سونو تا یوپی اس را زیاد کرد.

·       از مگا فیلتر در مسیر خروجی یوپی اس استفاده کرد.

·       از ترانس ایزوله در خروجی یوپی اس استفاده کرد.

در نهایت اگر هیچ یک ازروش‌های بالا موثر نبود باید یوپی اس تعویض گردد و از یوپی اس با مدل یا توان دیگری استفاده شود.

مگافیلتر چیست؟

مگافیلتر دستگاهی است که نویز موجود بر روی سیم‌های فاز و نول را تا حدود زیادی از بین می‌برد. این نویزها می‌توانند از نوع کامان مود و یا دیفرنشیال مود باشند.

درون مگافیلتر، از فیلتر‌های قوی سلفی و خازنی استفاده شده که این کار را برای ما انجام می‌دهند. این فیلترها به مراتب قوی‌تر از فیلتر‌های موجود بر روی یوپی اس‌ها می‌باشد.

بخشی مهمی از این کار توسط خازن‌های موجود در آن انجام می‌شود. نویز از طریق همین خازن‌ها عبور کرده و در ارت تخلیه می‌گردند. به همین دلیل است که اتصال ارت سالم از الزامات استفاده از مگافیلتر می‌باشد. در حقیقت نبود ارت بطور چشمگیری از کارایی مگا‌فیلتر می‌کاهد.

بخش دیگر این کار را سلف‌ها و توروئیدهای موجود در آن انجام می‌دهند. در حقیقت این توروئید‌ها یک فیلتر پایین گذر بوجود می‌آورند و از عبور فرکانس‌های بالا جلوگیری می‌کنند.

این دستگاه تا توان 3کیلو ولت آمپر را تحمل می‌کند و یک وسیله ایده آل برای برطرف کردن نویزهای سونوگرافی می‌باشد.

من رو به صفحه اطلاعات در رابطه با طراحی و ساخت رک باتری هدایت کن

PREVENTIVE MAINTENANCE چیست؟

   - نکات مربوط به  Preventive  Maintenance

Preventive Maintenance

•         سرویس نگهداری و تعمیرات پیشگیرانه   (PM)مجموعه فعالیتها و روشهای منظم و دوره ای است که به منظور بررسی وضعیت موجود, به روزرسانی و حفظ تجهیزات درشرایط مطلوب انجام میشود .

در راستای:

•         بیشینه کردن دوره عمر مفید دستگاهها و تجهیزات اعم از یو پی اس و باتری

•         بیشینه کردن قابلیت اطمینان دستگاهها و تجهیزات

•         بیشینه کردن کارایی کل تجهیزات

•         کم کردن تعمیرات اتفاقی دستگاه ها

          توجه !!

•         در تعمیر و نگهداری پیشگیرانه ممکن است نیاز به خاموش کردن سیستم UPS داشته باشد.

•         انتقال یک بار بحرانی بر روی برق شهر ممکن است خطراتی را به دنبال داشته باشد اما این ریسکی است که کاربر باید برای به دست آوردن حداکثر قابلیت اطمینان و به حداقل رساندن زمان خرابی و هزینه های تعمیر متحمل شود.

سوابق

•         تعمیر و نگهداری پیشگیرانه باید به صورت سیستماتیک انجام پذیرد. هدف به حداقل رساندن مشکلات تجهیزات و جلوگیری از خرابی با انجام تعمیرات جزئی، قبل از رخ دادن مشکلات بزرگ است. شرایط عمومی تجهیزات باید به صورت دوره ای مورد ارزیابی قرار گیرد و سوابق باید برای مقایسه در بازرسی های بعدی حفظ شود.

 اطلاعات ثبت شده قابل اعتماد تر از حافظه یک تکنسین تعمیر و نگهداری است.

سوابق باید مختصر باشند اما به طور کامل شرایط تجهیزات را توصیف کند. سوابق بازرسی باید اطلاعات کامل در مورد موضوعات زیر ارائه دهد، ترجیحا بر روی فرم های جداگانه.

•         سابقه تجهیزات

•         سابقه هزینه تعمیرات

•         چک لیست بازرسی

•         برنامه ریزی تعمیر و نگهداری از یو پی اس

•         چک کردن دوره ای وضعیت سیستم

سابقه تجهیزات

•         این سابقه باید اطلاعات پایه روی پلاک فنی تجهیزات به صورت لیست باشد، به عنوان مثال نام سازنده، مدل، سریال، توان، محل نصب، و غیره ..  بهتر است یک نسخه از این فرم به واحد کنترل موجودی برای قطعات یدکی ارسال گردد. در موارد نیاز پوشش دهنده گارانتی شرایط عملیاتی اضطراری را به صورت کتابچه راهنما ارائه می دهد که باید به صورت پیوست به فرم مربوطه در جیب نقشه یو پی اس قرار بگیرد.

سابقه هزینه تعمیرات

•         این سابقه باید سابقه تعمیر و هزینه های مرتبط تعمیر و نگهداری برای سیستم یو پی اس را فراهم کند. این یک مدرک ضروری جهت تشخیص بهره وری سیستم برای جلوگیری از مشکلات آینده، به ویژه برای سیستم های با کیفیت پایین، و یا تجهیزاتی که به طور غلط بکار رفته اند خواهد بود.

چک لیست بازرسی

•         این لیست اطلاعات لازم و مربوط در مورد ایتم هایی که باید بررسی شود ارائه می دهد و همچنین تاریخ تکرار توصیه شده که باید ایتم ها بررسی شود، ثبت می شود. از آنجا که خاموش کردن UPS ممکن است به یک دوره زمانی نیاز داشته باشد، با توجه به حساسیت بار میزان زمانی که باید قبل از خاموش کردن UPS توسط درخواست کننده اعلام شود مشخص گردد.  به طور مثال:  اطلاع به مسئول فناوری یک روز قبل از خاموش کردن یو پی اس

برنامه ریزی تعمیر و نگهداری از یو پی اس

•         برنامه ریزی تعمیر و نگهداری از یو پی اس و باتری به طور معمول بر اساس توصیه کارخانه سازنده است. از آنجا که استفاده از سیستم یو پی اس در راستا اطمینان از بهره برداری از بارهای بحرانی حیاتی است، ممکن است بازرسی بیشتر از آنچه که تولید کننده توصیه کرده در نظر گرفته شود. مواردی خاص در یوپی اس باید روزانه یا هفتگی برسی شوند.

•         این بازرسی می تواند توسط اپراتور دستگاه انجام شود، اما داده ها باید هر ۵ روز پس از ثبت شدن به واحد تعمیر و نگهداری فرستاده شوند. تعمیر و نگهداری باتری باید توسط پرسنل تعمیر و نگهداری انجام شود. داده های نظارت چشمی باید روزانه برای یو پی اس ثبت شود و برای باتری، اطلاعات ثبت شده باید به صورت هفتگی به کار گرفته و به بخش نگهداری ارسال شود.

چک کردن دوره ای وضعیت سیستم

•         نظارت مستمر بر وضعیت کاری از هر گونه تجهیزات الکترونیکی تا حد زیادی احتمال خرابی آن تجهیزات را مانع خواهد شد. مشاهده روزانه توصیه شده است اما به غیر از چک کردن هفتگی و روزانه بازرسی های کلی نیز باید انجام شود. پرسنلی که مسئول نظارت بر وضعیت یو پی اس هستند باید کسانی باشند که بیشترین نگرانی با عملکرد مناسب تجهیزات دارند.

•         بازرسی کلی

•         بازرسی جزئی

بازرسی کلی سیستم

•         این بازرسی به صورت سالانه روی سیستم های کوچک و به طور متوسط هر شش ماهه در سیستم های بزرگ به بسیار بزرگ انجام شوند. با انجام این نوع از تعمیر و نگهداری یو پی اس بر اساس برنامه ریزی، پیدا کردن و اصلاح مشکلات احتمالی قبل از بروز مشکل در سیستم انجام میشود.

•         انجام بازرسی‌های چشمی از لحاظ خوردگی و فرسودگی باتری و اجزای عایق آن

•         پاک‌سازی و تخلیه هوای محفظه( میتواند در بازرسی جزئی هم انجام شود)

•         نظارت بر دما و رطوبت محفظه( میتواند در بازرسی جزئی هم انجام شود)

•         انجام کاوش حرارتی که می‌تواند نقاط گرم را که اغلب اولین نشانه خرابی قطعه هستند، شناسایی کند.

•         ظرفیت سنجی خازن های باس

•         آزمایش سایر اجزای سیستم الکتریکی مانند، کلیدهای قطع مدار و ...

بازرسی جزئی سیستم

•         بازرسی جزئی سیستم در یو پی اس های توان بالا باید پس از ۵ ماه از یک بازرسی عمده سالانه و یا پس از ۳ ماه از بازرسی عمده  در یو پی اس های توان پایین فراهم شود مگر اینکه توسط سازنده نیاز به بازرسی بیشترتوصیه شده باشد. تست بار بر روی باتری باید حتما در تستهای بازرسی جزئی سیستم باشد.

•         نظارت بر دما و رطوبت محفظه

•         تست ظرفیت باتری

•         تست زمان Back up

•         اجراء تست خودکار دستگاه

•         پاک‌سازی و تخلیه هوای محفظه

Automatic Battery test

تست اتوماتیک یوپی‌اس یا باتری

عبارت است از یک تست پیشگیرانه به همراه یک آلارم،  با هدف تشخیص باتری‌های ضعیف و آسیب‌ دیده. این تست معمولا در بازه‌های زمانی برنامه‌ریزی شده انجام می‌شود.

این تست به روش‌های مختلف می‌تواند انجام شود:

با استفاده از دکمه‌های تعبیه شده بر روی پنل جلوی دستگاه

با استفاده از نرم‌افزارهای مدیریتی یوپی‌اس

با استفاده از کارت‌های مدیریت شبکه‌ای یوپی‌اس مانند SNMP Card

یوپی‌اس در حالت تست٬ حالت قطع برق را شبیه سازی می‌کند و خروجی خود را از باتری تامین می‌نماید. اگر به هر دلیل باتری‌ها دچار مشکل باشند٬ یوپی‌اس بلافاصله روی برق سوییچ می‌کند تا خروجی خود را از برق شهر تامین نماید. در هر صورت یوپی‌اس موظف است نتیجه عمل تست را به اطلاع برساند. آلارم صوتی٬ نمایش از طریق هشداردهنده‌های نوری (LED)٬ LCD و نرم‌افزار از جمله ابزارهایی هستند که یوپی‌اس از طریق آن وضعیت و نتیجه تست را اعلام می‌نماید.

معمولا یوپی‌اس‌ها داری سه نوع تست هستند:

تست لحظه‌ای:یوپی‌اس برای چند ثانیه (مثلا بین 3 تا 5 ثانیه) در حالت تست قرار می‌گیرد.

تست تا زمان خالی شدن باتری   (Test Until Battery Low) که مادامی که شارژ باتری رو به اتمام باشد یوپی‌اس در حالت تست می‌رود. قطعا قبل از پایان شارژ کامل، یوپی‌اس به حالت نرمال بر می‌گردد تا از قطع کامپیوترها و بارهای متصل به یوپی‌اس جلوگیری شود. انجام این تست ضمن آنکه باعث می‌شود عمکرد یوپی‌اس در زمان قطع برق و استفاده از باتری تست شود، بلکه به کاربر نشان می‌دهد که در چنین شرایطی، یوپی‌اس برای چه مدت Backup یا زمان برق‌دهی دارد. توصیه می‌شود در این حالت قبل از تست، باتری‌ها به طور کامل شارژ شوند (مثلا برای مدت حداقل 8 ساعت دائم)

تست برای مدت زمانی خاص  (Test UPS for Xmin) در این حالت کاربر قبل از انجام تست مدت زمانی را بر حسب ثانیه، دقیقه یا ساعت تعریف می‌نماید تا ببیند آیا یوپی‌اس مورد تست توانایی برق‌دهی در این مدت زمان را دارد یا خیر.

در ضمن از طریق انجام تنظیماتی بر روی یوپی‌اس و یا از طریق نرم‌افزار آن، می‌توان زمان انجام تست را بصورت روزانه، هفتگی، ماهیانه و یا در زمان و تاریخ خاصی زمانبندی نمود (Test Schedule) تا این عملیات به طور خودکار تست و گزارش شود.

من رو به صفحه اطلاعات در رابطه با طراحی و ساخت رک باتری هدایت کن

طبقه بندی UPS مطابق با استاندارد IEC 62040-3

طبقه بندی - 3 مرحله انجام میشود

•          طبقه بندی مطابق با استاندارد IEC 62040-3

•          صادر شده در مارس 1999، اصلاح شده در نوامبر 2001

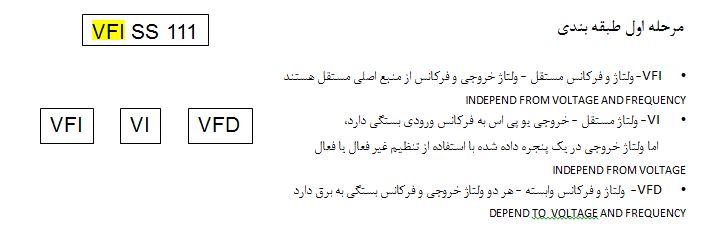

•          مرحله اول - میزان وابستگی خروجی یو پی اس به شبکه (ورودی)

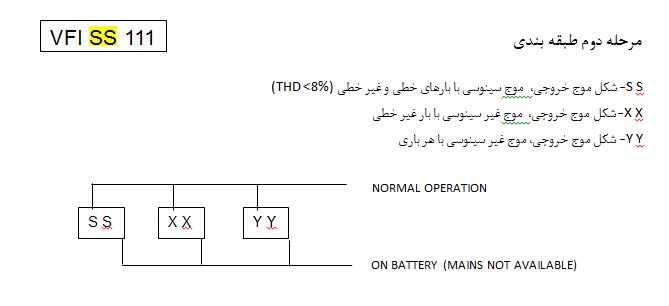

•          مرحله دوم - شکل موج خروجی یو پی اس

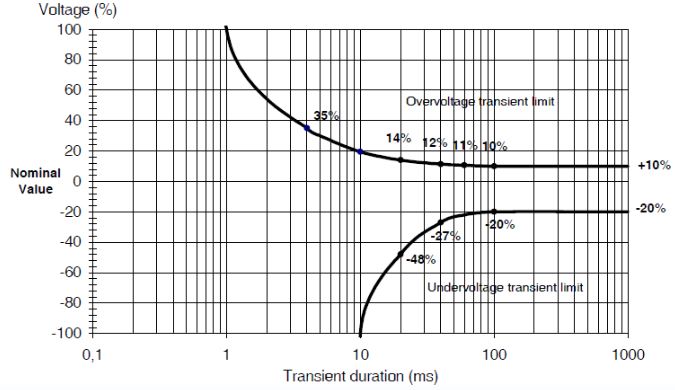

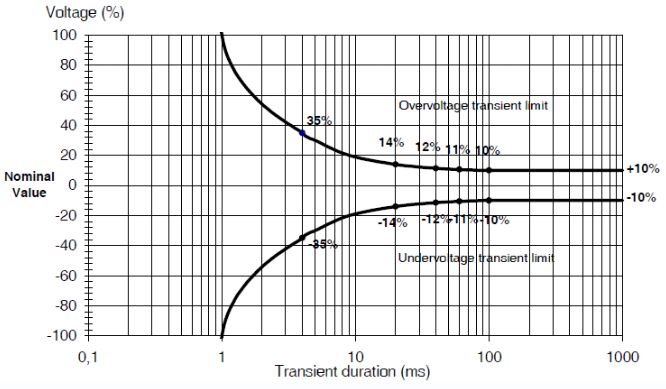

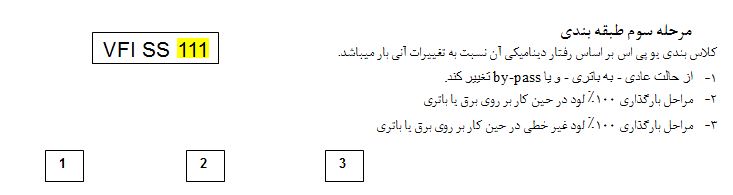

•          مرحله سوم - ویژگی های پویای یو پی اس

VFI SS 111به عنوان مثال:

من رو به صفحه اطلاعات در رابطه با طراحی و ساخت رک باتری هدایت کن

نکات افزایش طول عمر باتری

نکات افزایش طول عمر باتری یو پی اس : باتری ها از مهمترین اجزاء تشکیل دهنده یو پی اس محسوب می شوند و به هنگام خارج شدن منبع توان ورودی از محدوده مجاز و یا قطع کامل آن ، توان مورد نیاز خروجی توسط اینورتر و انرژی ذخیره شده باطری تامین می گردد.

موارد مربوط به نکات افزایش طول عمر باتری یو پی اس

معمولا باتریها با دو مشخصه آمپرساعت و ولتاژ معرفی می شوند .

باطری های مورد استفاده در سیستم های یوپی اس معمولا از نوع سیلدلیداسید(SLA) انتخاب می گردند . باطری های سیلد لیداسید در این باطری ها به دلیل ساختار فیزیکی و شیمیایی امکان ریزش اسید و متصاعد شدن گاز به خارج وجود ندارد و اسید در آنها کاملا مهار شده است . از مزایای این باطریها می توان به Maintenance free بودن آنها اشاره کرد ( نیاز به سرویس و نگهداری ندارند ) . این باطری ها را می توان در دشارژهای عمیق مورد استفاده قرار داد . جهت رسیدن به بیشترین کارآیی ، ضروری است عوامل موثر بر طول عمر باطری های VRLA را مورد بررسی قرار دهیم :

• تاثیر دما بر طول عمر باتری

نگهداری و استفاده از باطری در دمای حدود ۲۰ ( تهویه محفظه باطری و یا اتاق در نظر گرفته می شود. بهترین دما جهت استفاده و کارکرد باطری ، دمای حدود ۲۰ درجه سانتیگراد است. همان طور که در نمودار فوق مشاهده می شود به ازای افزایش دما از ۲۵ به ۳۵ درجه سانتیگراد ، حدود ۵۰% از طول عمر باطری کاسته می شود. از اینرو توصیه می شود علاوه بر مراقبت دمای محیط و رعایت تهویه مناسب از قرار دادن باطریها درکنار تجهیزات گرما زا ، تابش مستقیم نور خورشید و مکانهای بسته نظیر کمد خودداری شود . حداقل فاصله باطریها از موانع جانبی مانند دیوار ، دستگاه یو پی اس و…۱۰ سانتی متر در نظر گرفته شود.

• نمودار تعداد دفعات و عمق دشارژ باتری ( نمودار DoD )

DOD)  Deep Of Discharge) دفعات و عمق دشارژ نمودارهای DOD مربوط به هر باطری ملاحظه و در نظر گرفته شود بدیهی است هر چه دفعات و عمق دشارژ بیشتر باشد طول عمر باطری کاهش می یابد. نمودار فوق نشان می دهد در صورت تخلیه و دشارژ باطری تا ۱۰۰% ظرفیتش و شارژ مجدد آن ، پس از ۲۰۰ بار ، باطری مذکور غیر قابل استفاده خواهد بود . اما در صورتی که تخلیه و دشارژ باطری هر بار تا ۳۰% ظرفیت باطری اتفاق بیافتد ، این عمل تا حدود ۱۲۰۰ بار قابل اجرا می باشد . البته این نمودار در صورتی معتبر است که دمای محیط حدود ۲۵ درجه سانتیگراد بوده و شارژر نیز از مشخصه های کاری خوبی برخوردار باشد .

•  شرایط نگهداری و انبارداری باطری

طبق نمودار فوق مشاهده می شود که هرچه دمای محیط نگهداری باطری کمتر باشد مدت زمان نگهداری آن بیشتر خواهد بود . با فرض این که ظرفیت باطری ها در زمان اولیه نگهداری ، ۱۰۰% باشد با گذشت زمان و یا افزایش دمای محیط ، ظرفیت باطری ها کاهش می یابد . مثلا طبق نمودار فوق در صورت نگهداری باطری در دمای ۴۰ درجه سانتیگراد به مدت ۴ ماه ، ظرفیت باطری به ۶۰% ظرفیت کل آن خواهد رسید و در صورت عدم توجه به این مطلب و گذشت زمان ، امکان شارژکردن و رسیدن باطری به ۱۰۰% ظرفیت اولیه نخواهد بود و باطری ها در این حالت آسیب دیده محسوب می شوند.

( توجه : شرکت های تولید کننده باطری ، مقادیر و نمودارهای متفاوتی را در زمینه, storage, service life, DOD …. برای مدل های گوناگون باطری ارائه می دهند ، بنابراین, به منحنی های مرتبط با باطری های مورد استفاده خود توجه نمایید .)

نکات افزایش طول عمر باتری یو پی اس, نکات افزایش طول عمر باطری
